铝铸件设计的关键点及优化设计

铝铸件设计的关键点及优化设计

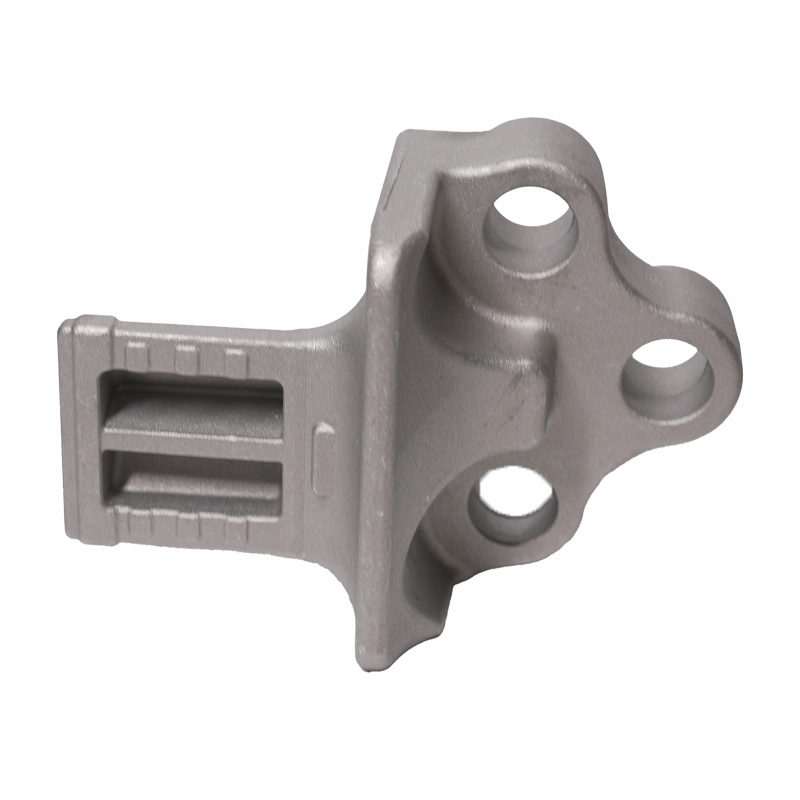

铝铸件因其重量轻、强度高、耐腐蚀、导热性好等优点，在汽车、航空航天、电子、机械等领域广泛应用。然而，铝铸件的设计需要考虑多个关键因素，以确保铸件的质量、性能和可制造性。以下是铝铸件设计的关键点及优化设计的建议。

一、铝铸件设计的关键点

材料选择

铝合金的种类繁多，不同的铝合金具有不同的物理和机械性能。设计时需要根据铸件的用途、工作环境和性能要求选择合适的铝合金。常用的铸造铝合金有A356、A380、ZL101等，每种合金的流动性、收缩率、强度和耐腐蚀性都有所不同。

壁厚设计

壁厚是影响铝铸件质量的重要因素。过厚的壁厚会导致铸件内部产生缩孔、缩松等缺陷，而过薄的壁厚则可能导致铸件强度不足或无法顺利填充。设计时应尽量保持壁厚均匀，避免出现厚薄不均的情况。通常，铝铸件的壁厚应在3mm到8mm之间，具体厚度应根据铸件的大小和形状进行调整。

圆角和倒角设计

铝铸件的尖角处容易产生应力集中，导致铸件在冷却过程中产生裂纹。因此，设计时应尽量使用圆角和倒角，减少应力集中的风险。通常，圆角半径应不小于壁厚的1/3。

拔模斜度

铝铸件在脱模时需要一定的斜度，以便顺利从模具中取出。拔模斜度的设计应根据铸件的形状和高度来确定，通常拔模斜度在1°到3°之间。对于较深的铸件，拔模斜度可以适当增大。

加强筋设计

为了增强铝铸件的强度和刚度，通常会在铸件上设计加强筋。加强筋的厚度应小于铸件主体壁厚的50%，以避免产生缩孔和缩松。加强筋的布置应尽量均匀，避免局部应力集中。

铸造工艺性

铝铸件的设计应考虑铸造工艺的可行性，尽量简化结构，减少复杂的内部空腔和细小的凸起。复杂的结构不仅会增加模具制造的难度，还可能导致铸件在冷却过程中产生变形或裂纹。

热处理要求

铝铸件在铸造后通常需要进行热处理，以提高其机械性能。设计时应考虑热处理对铸件尺寸稳定性和变形的影响，必要时可以在铸件上设计热处理余量或预留变形补偿。

二、铝铸件设计的优化

有限元分析（FEA）

在铝铸件设计过程中，可以使用有限元分析（FEA）软件对铸件的应力分布、变形情况和疲劳寿命进行模拟分析。通过FEA分析，可以发现设计中存在的应力集中区域，并对其进行优化，提高铸件的可靠性和使用寿命。

拓扑优化

拓扑优化是一种通过计算机算法对铸件结构进行优化设计的方法。通过对铸件的受力情况进行分析，拓扑优化可以在保证铸件强度和刚度的前提下，去除不必要的材料，减轻铸件的重量。这种方法特别适用于对重量敏感的领域，如航空航天和汽车工业。

铸造模拟

铸造模拟软件可以模拟铝铸件在铸造过程中的流动、凝固和冷却过程，帮助设计师预测铸件可能产生的缺陷，如缩孔、缩松、气孔等。通过铸造模拟，可以优化浇注系统、冒口和冷却系统，减少铸造缺陷，提高铸件质量。

模块化设计

对于复杂的铝铸件，可以采用模块化设计的方法，将铸件分解成多个简单的模块，分别进行设计和制造，然后通过焊接、螺栓连接等方式组装成整体。这种方法可以降低设计和制造的难度，提高生产效率和铸件质量。

材料替代

在某些情况下，可以考虑使用新型铝合金材料替代传统材料，以提高铸件的性能。例如，高强度铝合金、耐热铝合金和耐腐蚀铝合金等新型材料，可以在不增加重量的情况下，提高铸件的强度和使用寿命。

工艺优化

除了设计优化外，还可以通过优化铸造工艺来提高铝铸件的质量。例如，采用低压铸造、高压铸造或真空铸造等先进的铸造工艺，可以减少铸件内部的缺陷，提高铸件的致密性和表面质量。

三、总结

铝铸件的设计是一个复杂的过程，需要考虑材料选择、壁厚设计、圆角和倒角、拔模斜度、加强筋设计、铸造工艺性和热处理要求等多个关键点。通过有限元分析、拓扑优化、铸造模拟、模块化设计、材料替代和工艺优化等方法，可以进一步优化铝铸件的设计，提高铸件的质量、性能和可制造性。在实际设计中，设计师应根据具体应用场景和需求，综合考虑各种因素，设计出符合要求的铝铸件。
